Equipo de perforación frontal subterránea (pluma única)
Equipo de perforación jumbo subterránea para aplicaciones de minería subterránea y construcción de túneles
Solicite una cotización

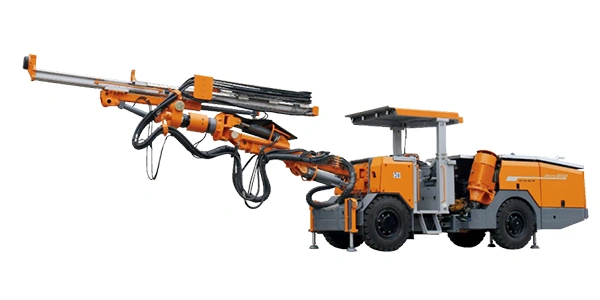

Perforadora frontal subterránea de una pluma: ZGYX-811A / ZGYX-811B
- Sistema de tranvía de doble motor
- Diseño modular para facilitar el transporte y montaje subterráneo
| Modelo | Área de cobertura de perforación frontal (An x Al) | Área de cobertura de perforación de pernos (An x Al) | Tamaño mínimo del paso del túnel (An x Al) | Rango de agujeros |
| |
5.6x4.3m | 11.3x7.3m | 1.8x1.8m | Ø41-102mm |
| |
6.3x5.7m | 12x8m | 1.8x1.8m | Ø41-102mm |

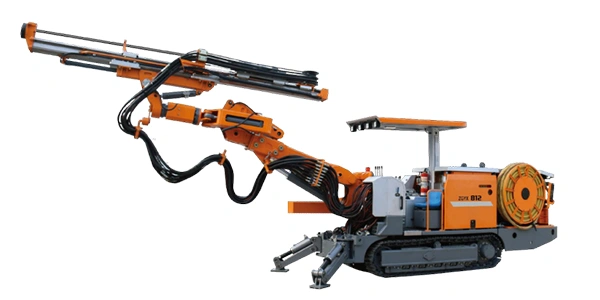

Perforadora frontal subterránea de un brazo: ZGYX-812
Configuración personalizable para aplicaciones subterráneas especiales
| Área de cobertura de perforación frontal (An x Al) | Área de cobertura de perforación de pernos (An x Al) | Tamaño mínimo del paso del túnel (An x Al) | Rango de agujeros |
| 5.9x4.9m | 9.7x7.3m | 1.8x2.5m | Ø41-102mm |
| Modelo | |
| Longitud total de alimentación | 4835mm |
| Varilla de perforación | T38-H35-R32*3050mm |
| Profundidad del agujero | 2790mm |
| Dimensiones (L x An x Al) | 9900x1240x1990/2690mm |
| Radio de giro | Interior:R2535mm / Exterior:R4800mm |
| Peso | ≤11.5t |
| Gradeabilidad | 25° |
| Velocidad de desplazamiento | 3.6/2.3km/h |
| Motor diésel China IV | Cummins QSB3.9-C100 / 74kW (100HP) |
| Modelo del drifter o acelerador | ZY103 |
| Potencia del drifter o acelerador | 15kW |
| Altura sobre el centro de perforación | 88mm |
| Potencia del motor eléctrico | 45kW |
| Voltaje del motor eléctrico | 380V |

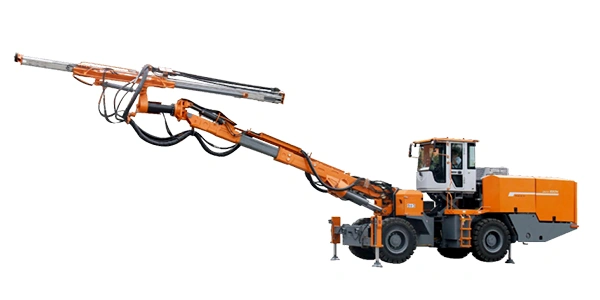

Perforadora frontal subterránea de una pluma: ZGYX-813A / ZGYX-813D
YX-813A configurado con pluma extendida
| Modelo | Área de cobertura de perforación frontal (An x Al) | Área de cobertura de perforación de pernos (An x Al) | Tamaño mínimo del paso del túnel (An x Al) | Rango de agujeros |
| |
7.6x7.2m | 13.3x10m | 2.5x2.5m | Ø41-102mm |
| |
6.6x6.3m | 12.4x9m | 2.5x2.5m | Ø41-102mm |
| Modelo | |
|
| Longitud total de alimentación | 5500mm | 5500mm |
| Varilla de perforación | T38-H35-R32*3700mm | T38-H35-R32*3700mm |
| Profundidad del agujero | 3440mm | 3440mm |
| Dimensiones (L x An x Al) | 11430x1700x2190/2890mm | 11000x1700x2190/2890mm |
| Radio de giro | Interior:R2850mm / Exterior:R4900mm | Interior:R2650mm / Exterior:R5000mm |
| Peso | ≤13t | ≤12t |
| Gradeabilidad | 15° | 15° |
| Velocidad de desplazamiento | 12/4.5km/h | 12/4.5km/h |
| Motor diésel China IV | Cummins B3.9CS4-C110 / 81kW (110HP) | Cummins B3.9CS4-C110 / 81kW (110HP) |
| Motor diésel China III | Cummins QSB3.9-C100 / 74kW (100HP) | Cummins QSB3.9-C100 / 74kW (100HP) |
| Modelo del drifter o acelerador | ZY104M | ZY104M |
| Potencia del drifter o acelerador | 20kW | 20kW |
| Altura sobre el centro de perforación | 88mm | 88mm |
| Potencia del motor eléctrico | 55kW | 55kW |
| Voltaje del motor eléctrico | 380V | 380V |

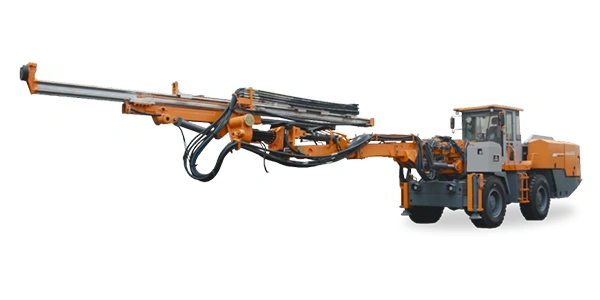

Perforadora frontal subterránea de una pluma: ZGYX-813C / ZGYX-813CH
YX-813CH equipado con cambiador automático de varillas
| Modelo | Área de cobertura de perforación frontal (An x Al) | Área de cobertura de perforación de pernos (An x Al) | Tamaño mínimo del paso del túnel (An x Al) | Rango de agujeros |
| |
11.9x9.5 m | 19.3x13.2 m | 3x3 m | Ø41-102 mm |
| |
11.9x9.5 m | 19.3x13.2 m | 3x3 m | Ø41-102 mm |
| Modelo | |
|
| Longitud total de alimentación | 7244mm | 7244mm |
| Varilla de perforación | T38-H35-R32*5525mm | T38-H35-R32*5525mm |
| Profundidad del agujero | 5270mm | 5270mm |
| Dimensiones (L x An x Al) | 15294x2300x3147mm | 15294x2300x3147mm |
| Radio de giro | Interior:R3321mm / Exterior:R6376mm | Interior:R3321mm / Exterior:R6376mm |
| Peso | ≤18t | ≤18t |
| Gradeabilidad | 18° | 18° |
| Velocidad de desplazamiento | 36/24/12/7km/h | 36/24/12/7km/h |
| Motor diésel China IV | Weichai WP4.6NGE471 / 92kW (125HP) | Weichai WP4.6NGE471 / 92kW (125HP) |
| Motor diésel China III | Weichai WP6G125E332 / 92kW (125HP) | Weichai WP6G125E332 / 92kW (125HP) |
| Modelo del drifter o acelerador | ZY104M | ZY104M |
| Potencia del drifter o acelerador | 20kW | 20kW |
| Altura sobre el centro de perforación | 88mm | 88mm |
| Potencia del motor eléctrico | 55kW | 55kW |
| Voltaje del motor eléctrico | 380V | 380V |

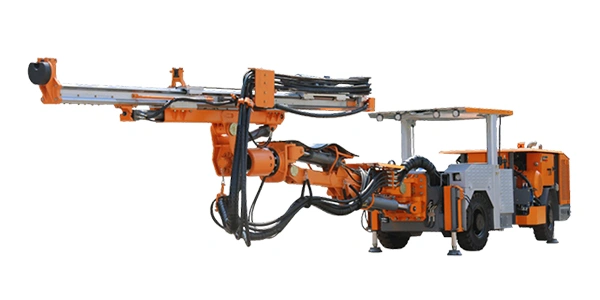

Perforadora subterránea de una pluma: ZGYX-813DH
Accionado por diesel
| Área de cobertura de perforación frontal (An x Al) | Área de cobertura de perforación de pernos (An x Al) | Tamaño mínimo del paso del túnel (An x Al) | Rango de agujeros |
| 11.9x9.5m | 19.3x13.2m | 3x3m | Ø41-102mm |
| Modelo | |
| Longitud total de alimentación | 7244mm |
| Varilla de perforación | T38-H35-R32*5525mm |
| Profundidad del agujero | 5270mm |
| Dimensiones (L x An x Al) | 15337x2410x3213mm |
| Radio de giro | Interior:R3661mm / Exterior:R6757mm |
| Peso | ≤20.5t |
| Gradeabilidad | 15° |
| Velocidad de desplazamiento | 35/24/12/7km/h |
| Motor diésel China IV | DEUTZ TCD6.1L6 / 160kW (215HP) |
| Motor diésel China III | Cummins QSB5.9CS4-C210 / 154kW (205HP) |
| Modelo del drifter o acelerador | ZY104M |
| Potencia del drifter o acelerador | 20kW |
| Altura sobre el centro de perforación | 88mm |
| Presión nominal | 8bar |
| FAD nominal | 3m³/min |
