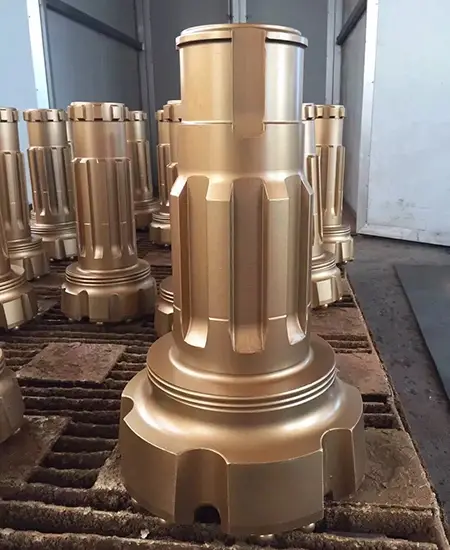

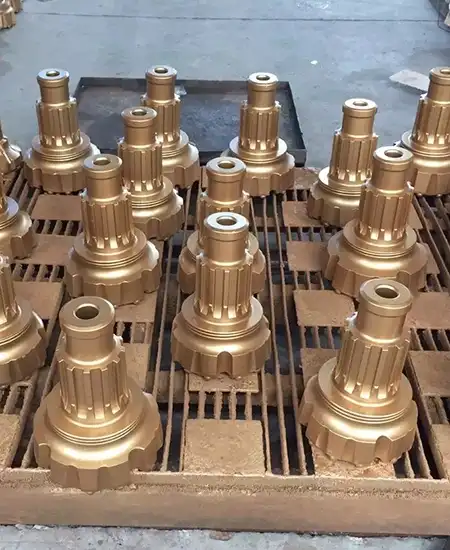

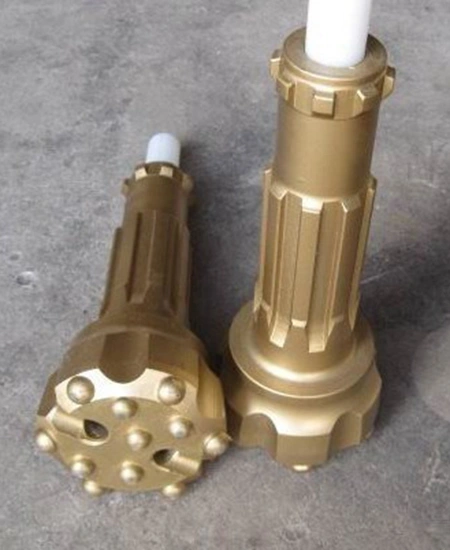

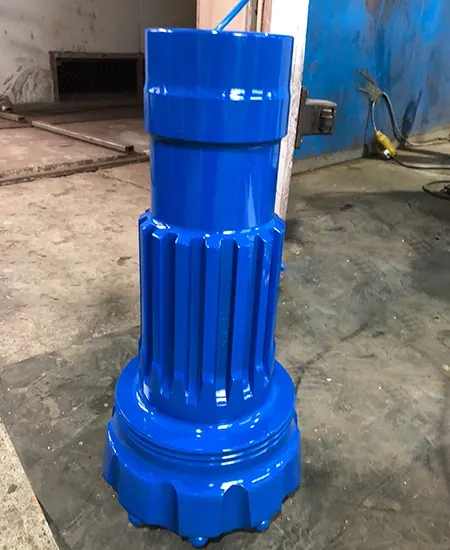

Brocas DTH

Herramientas de perforación de rocas

Rango de diámetro de la broca: 60-400mm
Diseños de la cara de la broca: Broca de cara plana, broca de cara convexa, broca de cara cóncava, broca de botón de doble hilera, broca de cara de caída central
Tipos de botón: Botón abovedado, botón semibalístico, botón balístico, botón puntiagudo, botón plano

Solicite una cotización

Aplicaciones típicas

Minería a cielo abierto, pozos de riego agrícola, construcción de puentes y edificios, exploración geológica, perforación de petróleo y gas

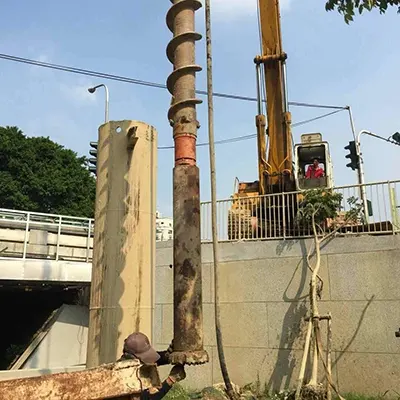

Micropilotaje

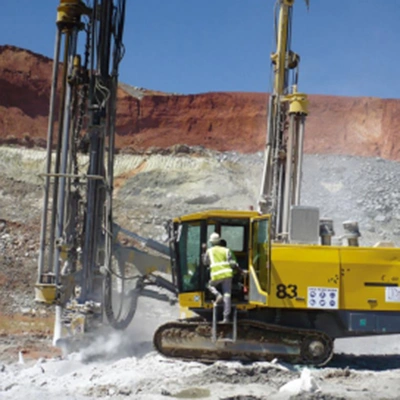

Canteras

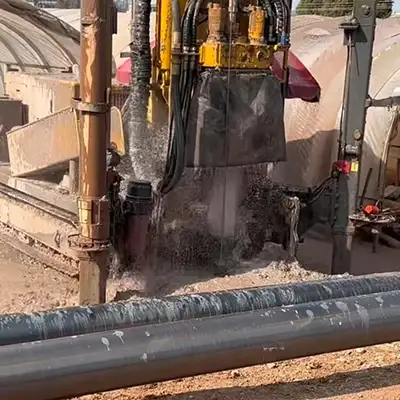

Perforación de pozos de agua

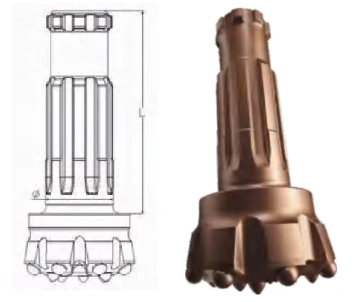

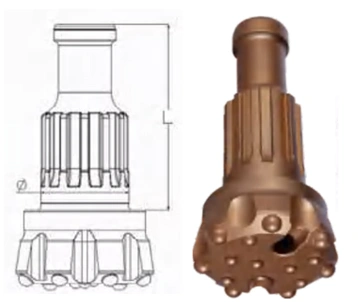

Modelo	3.5"	4"	5"	6"	8"	10"
Longitud	181mm	209mm	260mm	308mm	350mm	375mm
Diámetro	54.6mm	65mm	84mm	101.5mm	128.5mm	165mm
No. de estrías	8	8	8	8	10	10
Tamaño de agujero recomendado	90-110mm	105-130mm	135-152mm	155-190mm	203-254mm	245-305mm
Modelo de vástago	DHD3.5A	DHD340A	DHD350A	DHD360A	DHD380A	NUMA100A

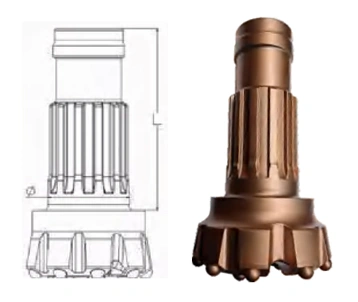

Modelo	4''	5''	6''	8''
Longitud	228mm	260mm	231mm	329mm
Diámetro	62mm	82.5mm	106.5mm	128.5mm
No. de estrías	12	12	12	12
Tamaño de agujero recomendado	105-130mm	135-152mm	155-190mm	203-254mm
Modelo de vástago	MISSION40	MISSION50	MISSION60	MISSION80

Modelo	4''	5''	6''	8''
Longitud	279.5mm	240mm	253mm	331mm
Diámetro	68mm	88.5mm	106mm	136mm
No. de estrías	10	12	12	16
Tamaño de agujero recomendado	105-130mm	135-152mm	155-190mm	203-254mm
Modelo de vástago	QL40A	QL50A	QL60A	QL80A

Modelo	4''	5''	6''	8''	10''	12''
Longitud	260mm	258mm	324mm	321mm	355.8mm	470mm
Diámetro	67mm	82.5mm	102mm	118mm	164.5mm	185.5mm
No. de estrías	8	8	8	8	8	8
Tamaño de agujero recomendado	105-130mm	135-152mm	155-190mm	203-254mm	245-305mm	305-400mm
Modelo de vástago	SD4A	SD5A	SD6A	SD8A	SD10A	SD12A

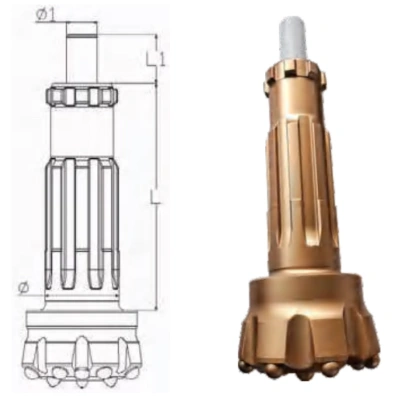

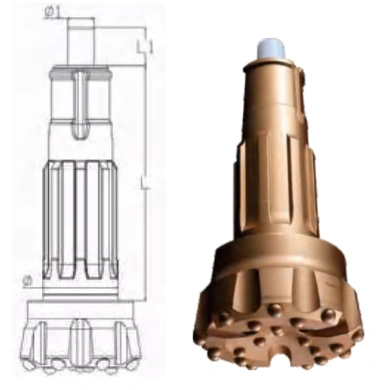

Brocas DTH con chaqueta

Modelo	4''	5''	6''	8''	10''	12''
Longitud, L	260mm	258mm	324mm	321mm	355.8mm	470mm
Diámetro,Ø	67mm	82.5mm	102mm	118mm	164.5mm	185.5mm
Longitud, L1	54mm	54.5mm	53mm	57mm	60.3mm	48mm
Diámetro, Ø1	26mm	32mm	36.4mm	41mm	56mm	63.5mm
No. de estrías	8	8	8	8	8	8
Tamaño de agujero recomendado	105-130mm	135-152mm	155-190mm	203-254mm	245-305mm	305-400mm
Modelo de vástago	SD4	SD5	SD6	SD8	SD10	SD12

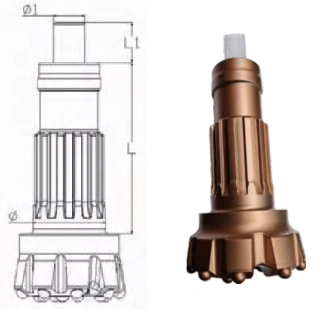

Modelo	3.5''	4''	5''	6''	8''	12''
Longitud, L	181mm	209mm	260mm	308mm	350mm	375mm
Diámetro,Ø	54.6mm	65mm	84mm	101.5mm	128.5mm	165mm
Longitud, L1	54.6mm	59mm	56mm	55mm	51mm	52mm
Diámetro, Ø1	24.5mm	27mm	35mm	38mm	50.6mm	63.5mm
No. de estrías	8	8	8	8	10	10
Tamaño de agujero recomendado	90-110mm	105-130mm	135-152mm	155-190mm	203-254mm	245-305mm
Modelo de vástago	DHD3.5	DHD340	DHD350	DHD360	DHD380	DHD112

Modelo	4''	5''	6''	8''
Longitud, L	279.5mm	240mm	253mm	331mm
Diámetro,Ø	68mm	88.5mm	106mm	136mm
Longitud, L1	59mm	52mm	59mm	54mm
Diámetro, Ø1	32mm	38.5mm	46mm	54.6mm
No. de estrías	10	12	12	16
Tamaño de agujero recomendado	105-130mm	135-152mm	155-190mm	203-254mm
Modelo de vástago	QL40	QL50	QL60	QL80

Tags:

equipo de perforación de rocas
herramientas de perforación de rocas
brocas de perforación
brocas para pozos

Productos relacionados
Otros productos

Más

Equipos de perforación En Powerdrills encontrará equipos de perforación ideales para sus aplicaciones. Puede revisar la amplia variedad de equipos de perforación que podemos ofrecerle.

Compresores de aire En Powerdrills podemos ofrecerle amplia variedad de compresores de aire para cumplir con sus demandas. Contáctenos de requerir más información de nuestros compresores de aire.

¿Cómo se debe seleccionar la broca DTH adecuada para un proyecto específico?

La selección de la broca debe evaluarse en función de tres aspectos clave: características de la formación, profundidad requerida del pozo y diámetro del pozo. Recomendaciones generales:

Formaciones extremadamente duras: Utilice brocas de botón abovedadas de gran diámetro, preferiblemente con una configuración de botones de doble hilera.
Formaciones muy duras: Utilice brocas de botón abovedadas con un diseño de cara plana.
Formaciones de dureza media a alta con capas de roca uniformes: Utilice brocas de botón abovedadas con un diseño de cara cóncava.
Formaciones de dureza media a baja: Utilice botones de borde abovedado combinados con botones de centro afilado o totalmente puntiagudo, preferiblemente con un diseño de cara convexa.

¿Qué es una “broca de gran tamaño”?

Una broca sobredimensionada se refiere a una broca cuyo diámetro o diseño excede las especificaciones estándar o los límites de funcionamiento recomendados para un martillo DTH determinado. Estas brocas quedan fuera del alcance de nuestra garantía de calidad estándar. Generalmente, clasificamos las brocas sobredimensionadas en las dos categorías siguientes:

Brocas especiales personalizadas: Cuando una broca se personaliza para una aplicación poco clara o condiciones de operación muy específicas, se fabrica estrictamente de acuerdo con los planos, las especificaciones de los materiales y los requisitos del proceso del cliente. En estos casos, no se pueden garantizar el rendimiento ni la vida útil.
Diámetro de broca excesivo: Las brocas con diámetros excesivos aumentan significativamente la carga de torsión en la conexión entre la broca y el martillo. Esto puede sobrepasar los límites estructurales del vástago de la broca, lo que podría provocar grietas, fracturas u otras fallas impredecibles en el cuerpo de la broca.

¿Hay garantía si los botones de carburo se rompen?

La rotura de los botones de carburo por sí sola no está cubierta por la garantía estándar. Los botones de carburo son extremadamente duros y están diseñados para triturar roca dura en condiciones normales de perforación sin fracturarse. Sin embargo, la rotura puede ocurrir cuando el carburo impacta materiales de dureza similar o superior, como objetos de acero aleado que quedan en el pozo. Antes de perforar, asegúrese de que no haya residuos de acero aleado ni objetos metálicos extraños en la zona de perforación. Durante la perforación, la rotura de un botón de carburo puede indicarse por un ruido de impacto anormal. Si se detecta dicho ruido, se debe detener la perforación inmediatamente y limpiar el fondo del pozo para evitar daños secundarios a otros botones.
