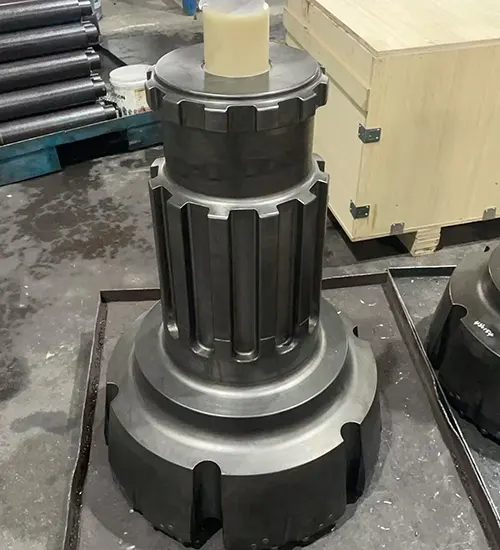

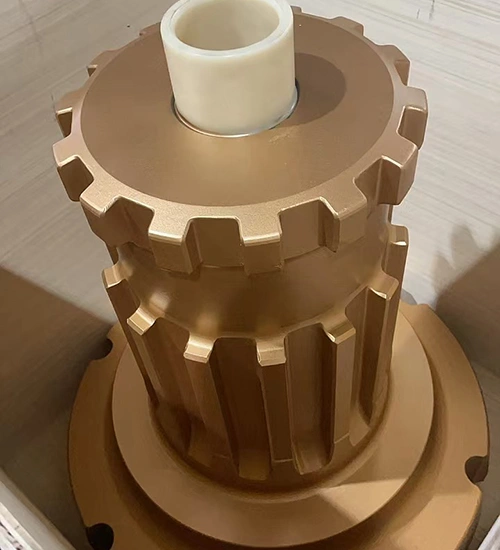

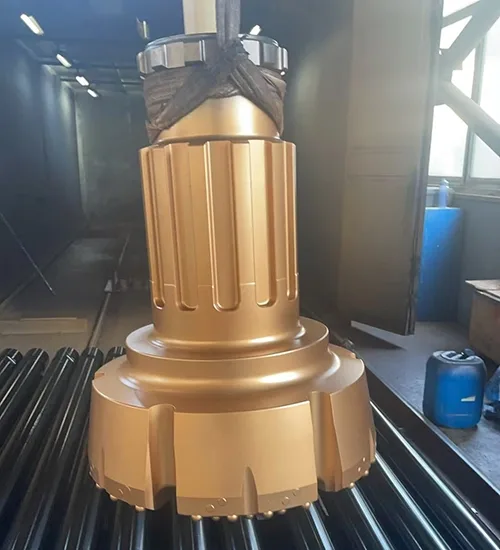

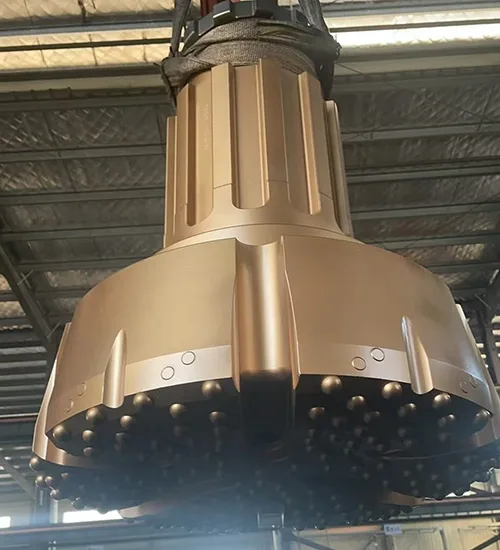

Brocas DTH de gran diámetro
- Rango de diámetro de orificio aplicable: 305-1200mm
- Diseños de cara: cara plana, cara convexa, cara cóncava, cara de botón de doble fila, cara de caída central
- Tipos de botón: botón abovedado, botón semibalístico, botón balístico, botón puntiagudo, botón plano
Solicite una cotización
Aplicaciones típicas

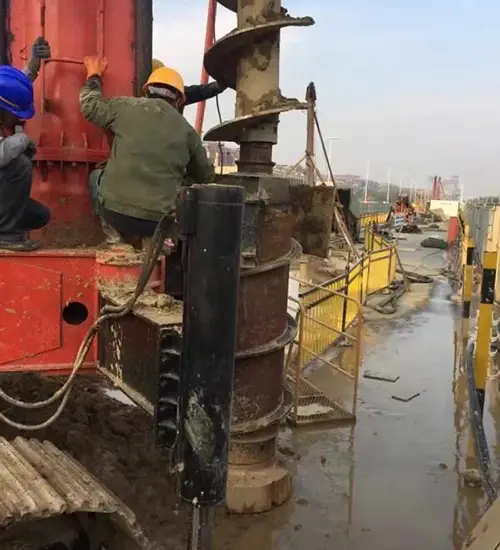

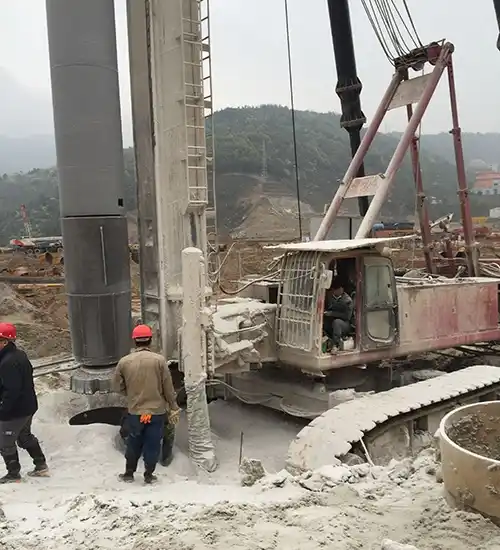

Métodos de instalación empotrados para pilotes prefabricados, pilotes CFA (barrena continua) con encastre en roca, pilotes perforados en formaciones rocosas
Especificaciones técnicas
| Modelo | |
|
|
|
|
| Longitud, L | 260mm | 258mm | 324mm | 321mm | 355.8mm |
| Diámetro,Ø | 67mm | 82.5mm | 102mm | 118mm | 164.5mm |
| Longitud, L1 | 54mm | 54.5mm | 53mm | 57mm | 60.3mm |
| Diámetro, Ø1 | 26mm | 32mm | 36.4mm | 41mm | 56mm |
| No. de estrías | 8 | 8 | 8 | 8 | 8 |
| Tamaño de agujero recomendado | 105-130mm | 135-152mm | 155-190mm | 203-254mm | 245-305mm |
| Modelo de vástago | DHD112 NUMA120 SD12 QL120 | NUMA125 M140 | NUMA180 | NUMA240 | NUMA280 |
Ventajas importantes
- Cuerpo de broca de alta resistencia: El cuerpo de la broca de gran diámetro está fabricado con acero de aleación de alta resistencia, lo que proporciona una excelente resistencia al agrietamiento y la rotura del cuerpo en condiciones de perforación de alto impacto.
- Inspección no destructiva (END): Se aplican pruebas ultrasónicas e inspección por partículas magnéticas al cuerpo de la broca para eliminar defectos de material y forjado, reduciendo significativamente el riesgo de fallas durante el servicio.
- Botones de carburo de gran tamaño: Se utilizan botones de carburo de mayor tamaño para prolongar la vida útil y mejorar la eficiencia de la perforación, mejorando así el rendimiento general de la perforación.
- Mecanizado CNC de precisión: El mecanizado CNC del cuerpo de la broca garantiza una alta precisión dimensional, un ensamblaje confiable y una calidad constante del producto.
- Diseño de faldón reforzado: Una chaqueta especialmente diseñada, de alta resistencia y tenacidad, mejora la integridad estructural y garantiza un rendimiento estable bajo cargas de impacto y torsión severas.

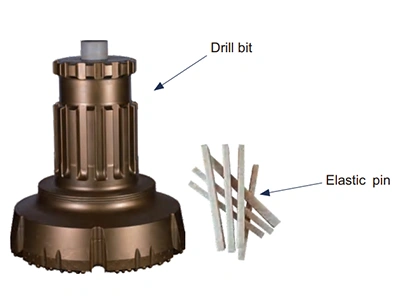

- Diseño de amortiguación de impactos de estrías: La interfaz de estrías está integrada con elementos amortiguadores, lo que reduce la fatiga por impacto y prolonga significativamente la vida útil de las estrías.
