Revestimiento concéntrico con alas de pie

Herramientas de perforación de rocas

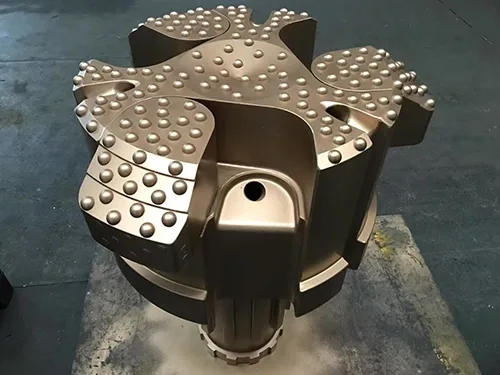

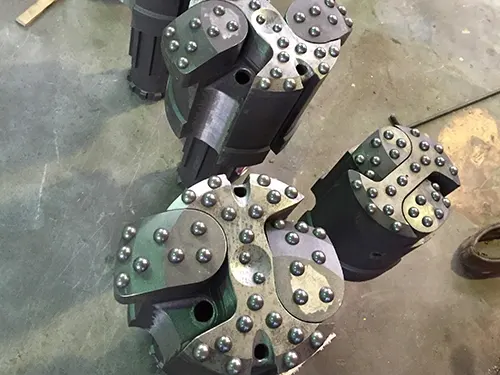

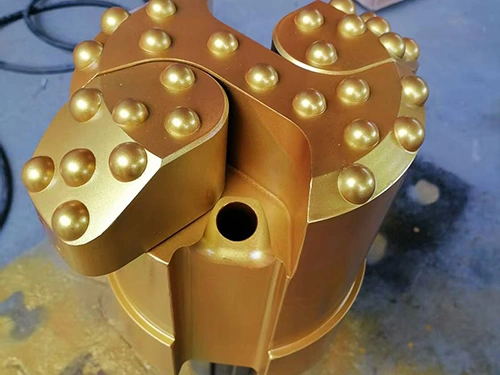

Sistema de perforación con revestimiento concéntrico con alas de pie

En comparación con otros sistemas de perforación con revestimiento concéntrico, este diseño mejora significativamente la eficiencia de evacuación de recortes y la capacidad de flujo.
Durante las operaciones de perforación, la verticalidad del pozo es superior a la lograda con sistemas de revestimiento excéntrico.
Adecuado para aplicaciones de perforación con avance de revestimiento de gran diámetro.

Solicite una cotización

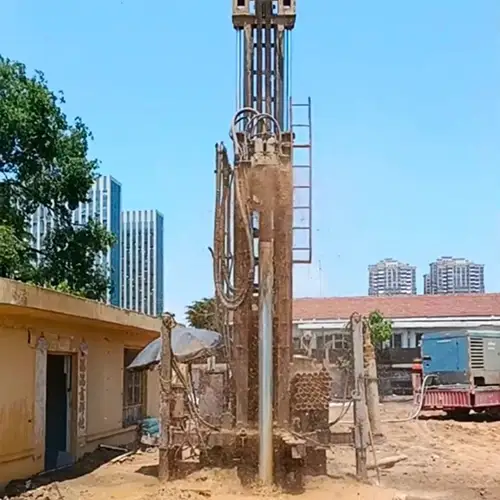

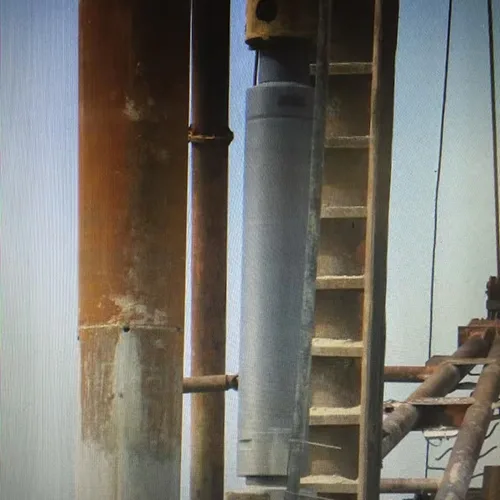

Aplicaciones típicas

Especificaciones técnicas

Modelo	Diámetro exterior del tubo de revestimiento, mm	Diámetro interior del tubo de revestimiento, mm	Espesor, mm	Diámetro máximo del dispositivo guía, mm	Diámetro escariado, mm	Diámetro exterior mínimo de la zapata de revestimiento, mm	Cantidad de bloques	Martillo DTH	Peso, kg
F90	114	101	6.5	99	125	90	2	3.5''	15
F98	127	108	9.5	106	138	98	2	3.5''	18
F115	146	126	10	124	157	117	2	4''	20.5
F136	168	148	10	145	180	136	2	5''	33.5
F142	178	158	10	154	195	142	2	5''	39
F160	194	174	10	172	206	160	2	6''	48
F185	219	199	10	196	234	185	2	6''	61
F210	245	225	10	222	260	210	2	8''	88
F240	273	253	10	251	305	240	3	8''	97
F280	325	305	10	302	346	282	3	8'' or 10''	115
F305	355	335	10	332	376	305	3	12''	214
F360	406	382	12	380	432	360	3	12''	254
F412	460	436	12	434	485	412	3	14''	415
F432	480	454.6	12.7	450	505	432	3	14''	415
F454	508	482.6	12.7	479	534	454	3	18''	630
F510	560	534.6	12.7	530	590	510	3	18''	730
F551	610	584.6	12.7	582	639	551	3	18''	895
F600	660	632	14	628	684	600	3	18'' or 24''	946
F645	711	679	16	675	741	645	3	24''	1210
F694	762	730	16	726	800	694	3	24''	1595
F750	813	781	16	776	845	752	3	24''	2436
F850	914	882	16	878	966	850	4	28''	2756
F950	1016	984	16	980	1060	956	5	28''	3076
Otras especificaciones están disponibles bajo pedido.

Tags:

revestimiento concéntrico
perforación de rocas
perforación minera
herramientas de perforación de rocas

Productos relacionados
Otros productos

Más

Equipos de perforación En Powerdrills encontrará equipos de perforación ideales para sus aplicaciones. Puede revisar la amplia variedad de equipos de perforación que podemos ofrecerle.

Compresores de aire En Powerdrills podemos ofrecerle amplia variedad de compresores de aire para cumplir con sus demandas. Contáctenos de requerir más información de nuestros compresores de aire.

¿En qué situaciones se utiliza un sistema de perforación con revestimiento de ala de pie?

El sistema de ala de pie es adecuado para aplicaciones de perforación de diámetros pequeños y grandes. Con una gran capacidad de rotura de rocas, se utiliza ampliamente en pilotes de cimentación, micropilotes, túneles, ferrocarriles, puentes y proyectos de construcción de edificios.

¿Se pueden utilizar los sistemas de perforación con revestimiento de ala de pie en todas las formaciones?

Son adecuados para la mayoría de las formaciones geológicas. Sin embargo, en formaciones altamente complejas con frecuentes cavidades o en pozos de petróleo y gas muy profundos, se recomienda un sistema de perforación con revestimiento concéntrico y brocas anulares.

¿Por qué elegir un sistema de perforación con revestimiento de ala de pie?

Ofrece una excelente relación calidad-precio y puede manejar la mayoría de las condiciones geológicas del campo. Sumado a su superior capacidad de evacuación de recortes, puede aumentar eficazmente las tasas de penetración, lo que lo convierte en una opción popular entre los operadores.
