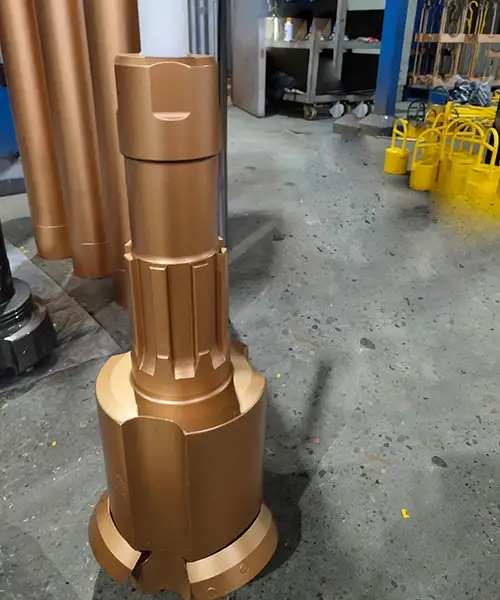

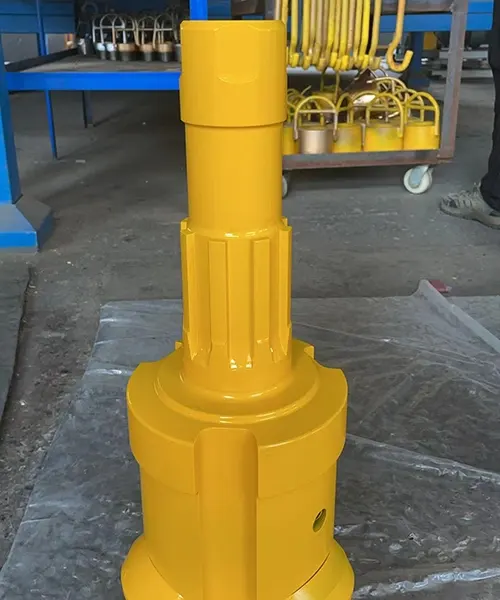

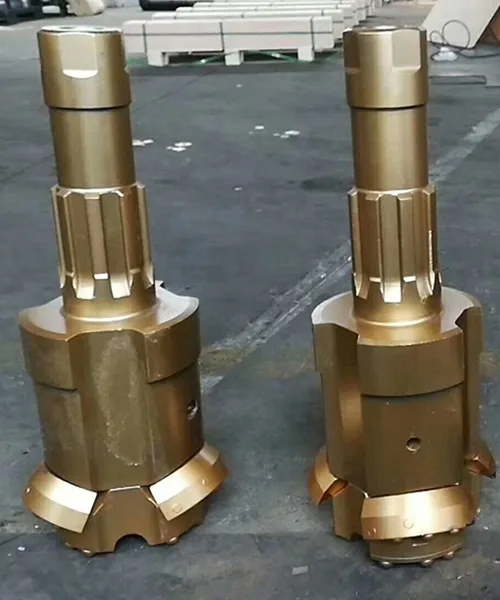

Sistema de perforación con revestimiento concéntrico con mordazas
El sistema de perforación con revestimiento de tres alas concéntricas es adecuado para formaciones blandas a medianas, como arcilla, arena fluida, grava pequeña y roca altamente meteorizada (f ≤ 3).

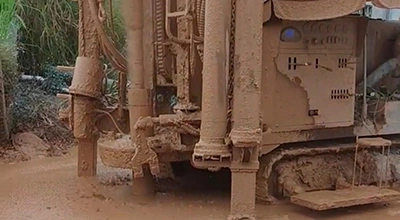

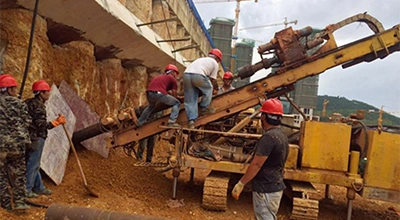

Las aplicaciones típicas incluyen perforación de sobrecarga para pozos de agua, cables de anclaje y proyectos similares.
Solicite una cotización
Aplicaciones típicas

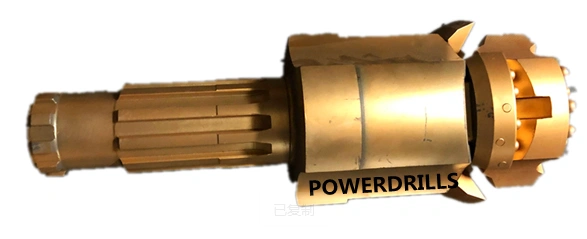

Especificaciones técnicas
| Modelo | Diámetro exterior del tubo de revestimiento, mm | Diámetro interior del tubo de revestimiento, mm | Espesor, mm | Diámetro máximo del dispositivo guía, mm | Diámetro escariado, mm | Diámetro exterior mínimo de la zapata de revestimiento, mm | Cantidad de bloques | Martillo DTH | Peso, kg |
| |
108 | 94 | 7 | 92 | 117 | 86 | 85 | 3.5'' | 10 |
| |
114 | 101 | 6.5 | 99 | 125 | 91 | 90 | 3.5'' | 12 |
| |
127 | 108 | 9.5 | 106 | 138 | 99.5 | 98 | 3.5'' | 14 |
| |
146 | 125 | 10 | 123.5 | 155 | 117 | 115 | 4'' | 25 |
| |
168 | 148 | 10 | 146 | 180 | 138 | 136 | 5'' | 37 |
| 168 | 153 | 7.5 | 146 | 185 | 142.5 | 141 | 5'' | 38 | |
| |
178 | 158 | 10 | 156 | 192 | 148 | 146 | 5'' | 42 |
| |
183 | 163 | 10 | 161 | 196 | 153 | 151 | 5'' 6'' | 46/50 |
| |
194 | 174 | 10 | 172 | 206 | 162 | 160 | 6“ | 58 |
| 194 | 181 | 6.5 | 179 | 206 | 170 | 168 | 6“ | 62 | |
| |
219 | 199 | 10 | 196 | 237 | 187 | 185 | 6“ | 72 |
| 219 | 207 | 6 | 205 | 237 | 192 | 190 | 6“ | 74 | |
| |
245 | 225 | 10 | 222 | 263 | 210 | 208 | 8'' | 106 |
| |
273 | 253 | 10 | 251 | 305 | 241 | 239 | 8'' | 132 |
| 273 | 257 | 8 | 255 | 305 | 241 | 239 | 8'' | 134 | |
| |
325 | 304 | 10.5 | 302 | 350 | 282 | 280 | 8'' 10'' 12'' | 205/220/240 |
| Otras especificaciones están disponibles bajo pedido. | |||||||||
Ventajas importantes
- La broca piloto central proporciona un excelente rendimiento de guiado. En comparación con otros sistemas de perforación, la desviación del pozo se reduce significativamente. Incluso se pueden utilizar con seguridad tuberías de revestimiento de acero o PVC de pared delgada, lo que reduce considerablemente el riesgo de rotura de la tubería.

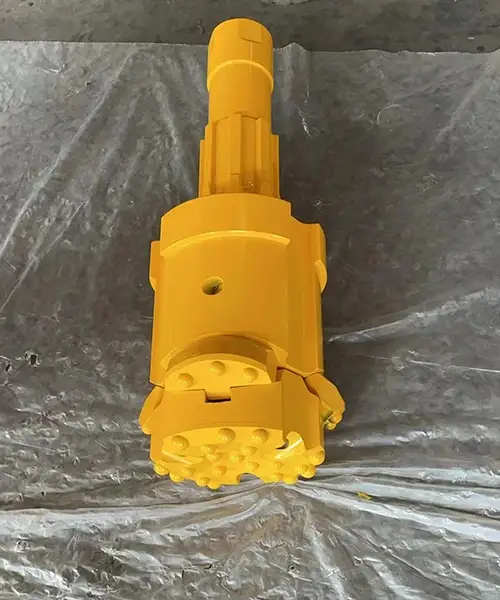

- Las tres mordazas de escariado están ubicadas en el mismo plano horizontal, lo que permite la rotura de roca en toda la circunferencia y reduce significativamente el riesgo de atasco de la herramienta.
- Las mordazas operan a lo largo de una pista deslizante vertical. Incluso si pequeñas cantidades de arena o recortes entran en el espacio entre las mordazas y la broca piloto, la vibración generada durante la perforación ayuda a despejar el material rápidamente, reduciendo eficazmente los atascos y atascamientos.
