Sistema de perforación con revestimiento concéntrico con brocas anulares

Sistema de perforación con revestimiento concéntrico con brocas anulares

Solicite una cotización
  • Sistema de perforación con revestimiento concéntrico con brocas anulares
  • Sistema de perforación con revestimiento concéntrico con brocas anulares
  • Sistema de perforación con revestimiento concéntrico con brocas anulares

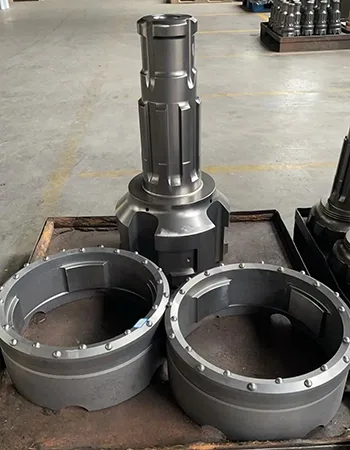

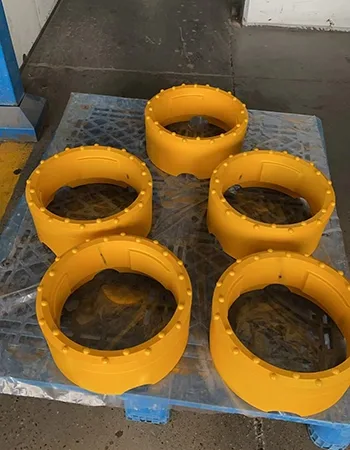

  • Concentric Casing Drilling Syst Bits
  • Concentric Casing Drilling Syst Bits
  • Sistema de perforación con revestimiento concéntrico con brocas anulares
Aplicaciones típicas

Los sistemas de perforación con revestimiento concéntrico se utilizan principalmente en proyectos de anclaje y pilotaje de cimentaciones.

Pilotaje: Gracias al rendimiento de perforación estable y la excelente rectitud del pozo, los sistemas de revestimiento concéntrico no se ven afectados por capas de grava u otras condiciones complejas del suelo, lo que los hace muy adecuados para aplicaciones de pilotaje de cimentaciones.

Anclaje: En las operaciones de anclaje, la perforación suele realizarse en ángulos no verticales y en condiciones geológicas complejas. Dado que los sistemas de revestimiento concéntrico pueden perforar con cualquier inclinación sin verse afectados por las condiciones de la formación, cumplen plenamente con los requisitos prácticos de los proyectos de anclaje.

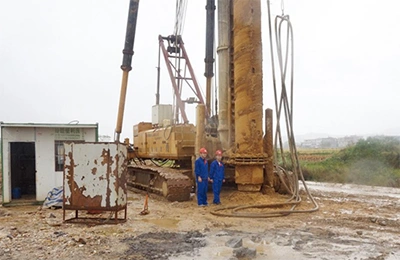

Cimentación de pilotes
Cimentación de pilotes

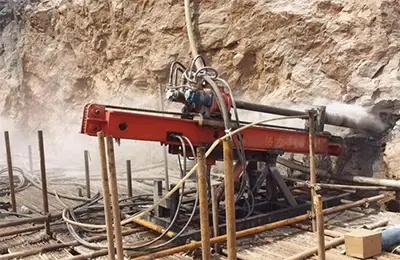

Anclaje
Anclaje

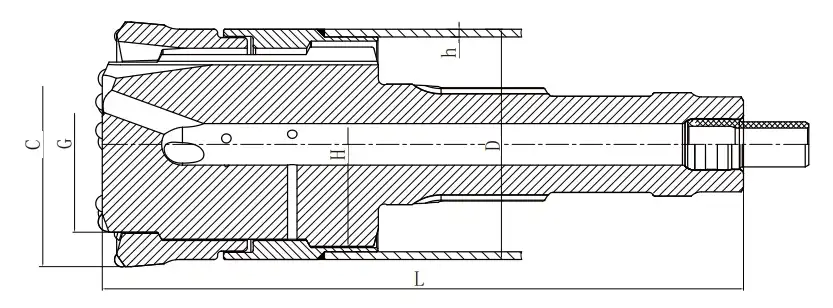

Especificaciones técnicas
Especificaciones técnicas
Modelo Diámetro exterior del tubo de revestimiento, mm Diámetro interior del tubo de revestimiento, mm Espesor, mm Diámetro exterior máximo de la broca piloto, mm Diámetro exterior de la broca anular, mm Diámetro exterior máximo de la broca común, mm Vástago del martillo Peso, kg
D h H C G
108 108 94 7 92 118 75 3.5'' 10.5
114 114 101 6.5 99 126 82 3.5'' 14
127 127 108 9.5 106 138 86 3.5'' 18
140 140 114 9 120 151 101 4'' 21
146 146 126 10 124 156 105 4'' 23.5
168 168 148 10 146 184 125 5'' 27.5
178 178 158 10 156 192 140 5'' 42
194 194 174 10 172 206 148 6'' 58
219 219 198 10.5 196 234 170 6'' 75
245 245 219.6 12.7 218 260 186 6'' 105
273 273 249.6 12.7 245 298 203 8'' 122
325 325 299.6 12.7 295 350 255 8'' 10'' 135
406 406 380.6 12.7 378 438 340 12'' 420
508 508 482.6 12.7 478 538 445 18'' 522
560 560 534.6 12.7 521 580 495 18'' 608
610 610 631.6 14.2 574 630 514 18'' 703
660 660 682.6 14.2 618 680 590 18'' 788
722 722 730 14.2 674 731 606 18'' 934.5
762 762 781 16 724 782 669 18'' 1247
813 813 882 16 769 835 709 24'' 1380
914 914 984 16 851 935 818 24'' 1657
1016 1016 1180 20 973 1040 913 28'' 2100
1220 1220 1510 20 1174 1250 1136 28'' 3270
1550 1550 1504 1580 1464 36'' 5405
